功能说明

简介

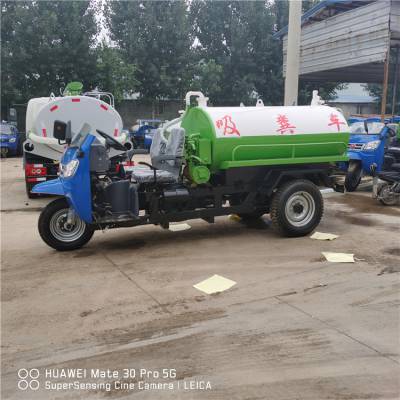

吸粪车功能说明：真空吸粪车配置：专用部分由取力器、传动轴、真空吸粪泵、水气分离器、油气分离器、多路换向阀、吊杆、粪罐、放粪阀、吸粪枪、清水箱、视粪窗、真空压力表、管网系统等组成。

吸粪车该产品用于抽吸粪便，污水、污泥浆和混有较小悬浮杂物的液体，具有抽吸效***、自吸、自排及直灌等特点，广泛适用于大、中、小城镇环卫、市政、农业、化工、厂矿企业、物业小区使用，真空吸粪泵可自吸自排。

吸粪车化油器原理

要使吸粪车能持续不断地工作(行驶)，必须不间断地向发动机供油、送气，不仅供给，还要使它们恰当地混合，燃烧完了还要使废气能顺利地排出。为此，燃油需要储存在一个油箱内，将油箱中的燃油送入发动机，必须有油泵和管道。为了防止燃油遭受污染，需要滤清器加以过滤。外界空气含有沙尘，送入发动机的空气需要空气滤清器予以过滤。清洁的空气如何与燃油按需要配制，则需要一个不可缺省的部个，那就是吸粪车化油器

真空泵工作原理

吸粪车真空泵要工作首先要了解它的工作原理，工作原理中比较重要的是动力的来源和稳定性的考虑。真空泵的动力来自于底盘发动机。发动机通过变速箱、取力器、传动轴传递给真空泵。吸污工作时真空泵抽出密封罐内空气，使之形成负压，利用罐外大气压力将污物通过吸污管压入罐内。排污时真空泵将罐外大气压入罐内，利用空气压力将污物排出罐外（真空泵连续工作时间一般不超过30分钟）。

真空泵气流流序

气路中气流的流序为：吸污时真空泵把罐内带有一定湿度的空气吸入水气分离器，在这里水被分离出来后流回罐内，气体沿管路经四通阀进入真空泵进气口。在泵内与润滑油混合经压缩腔从排气口排出，尤其混合物经粗滤器得到初步分离，分离出的油流回油泵。混合气再经油气分离器进一步分离，然后进入四通阀排入大气。手动操作四通阀便可改变气流方向，吸排自如。

完工后检查

当吸粪车真空泵每次工作完毕以后一定要根据每次的工作强度的不同制定相应的对吸粪车的检查工作，以***吸粪车的工作寿命和***次的工作效率

异常声响的检查

一、减速器圆锥主动轴承与差速器轴承异响的分辨

减速器轴承通常产生刺耳的“嗡嗡”声或“嘎嘎”声，声音节拍稳定，随着东风吸粪车车速变化而变化。

减速器的圆锥主动齿轮前轴承声在汽车滑行时较大，后轴承的噪声则在行驶时较大。

差速器轴承的噪声通常是一种不变的刺耳声，但它的节拍比减速器圆锥主动齿轮轴承的噪声要缓和得多。

二、发动机异响和后桥异响的分辨

首先将东风吸粪车在平坦的路面上行驶一定的里程，使后桥的工作温度升至正常，然后当汽车行驶发出异响时，记下车速，停车后，置变速器于空挡位置，再缓缓地加速，直至发动机的转速与出现异响时的车速相当时，观察有无异响的发生，可以重复几次，以确定异响是否由于排气或发动机的不正常状况所引起的。

三、轮胎噪声与后桥噪声的分辨

轮胎噪声是随路面而发生变化的，后桥噪声则不然。当吸粪车的速度低于48km/h时，后桥噪声消失，而轮胎噪声则继续存在。汽车在行驶和滑行时，轮胎的噪声是相同的，但后桥的噪声却不同。

四、后桥齿轮噪声的分辨

在正常直线行驶时，由于差速器半轴齿轮和行星齿轮几乎没有相对运动，所以听不到噪声。

东风吸粪车行驶过程中，后桥齿轮发生异响的原因大多是由润滑不良所致，从而导致减速器齿轮磨出伤痕，如果在各种滑行速度下都能听到异响，则说明是由减速器主动齿轮的螺帽松动造成的。

低速时，后桥部位发生敲击声，加速或减速时，发出特别沉闷的异响。上述故障可从下列一处或多处查出原因：

①差速器半轴齿轮轴颈与差速器壳的间隙不当。

②差速器十字轴轴颈与差速器壳的配合不当。

③半轴花键齿轮与差速器半轴齿轮键槽的侧隙不当。

④差速器半轴齿轮与行星齿轮的啮合齿隙不当。

⑤差速器圆锥主动、被动齿轮啮合齿隙不当。

⑥止推垫圈磨损。

五、轮毂轴承异响和后桥噪声的分辨

东风吸粪车在行驶和滑行时，前轮轴承的噪声不变，如保持车速不变而稍施制动，可使轮载轴承减少部分负荷，从而可减弱噪声，即可发现噪声源来自何处。

当车速大于48km/h时，除非后轮轴严重损坏，一般情况下后轮轴承的噪声很少能听到，汽车滑行或空挡时，裂损的后轮轴承会产生“隆卤声响，而剥蚀的后轮轴承则发出“沙沙”声响。
